• 碳纤维加固图集

• 碳纤维加固案例

• 碳纤维加固检测

• 碳纤维加固注意事项

• 碳纤维加固的优点

• 碳纤维加固方案

• 碳纤维加固技术

• 碳纤维加固工程验收资料
• 广州碳纤加固公司


检测指标

碳纤维复合材料进场，除需要提供检测报告及合格证外，还需要对其重要性能和质量指标进行复验，内容有碳纤维布复合材料的抗拉强度、弹性模量、极限伸长率，编制物碳纤维布单位面积质量重量。

碳纤维胶应做钢-钢拉伸抗剪强度、钢-混凝土正拉粘结强度和耐湿热老化性能等三项性能指标，对抗震强度设防烈度为7度及7度以上地区建筑物加固的粘钢和张贴碳纤维复合材料加固，尚应做抗冲击剥离能力的见证取样复验。

检测取样

碳纤维布材料检测按进场批次，每批次见证取样3件，从每件中，按每一检验项目取一组试样用料

碳纤维胶材料检测按进场批次，每批次见证取样3件，每件每组分称500克，并按相同组分予以混合均匀后送独立检验机构复检。检验时，每一项目每批次的样品制作一组试件。

碳纤维加固现场抗拉拔试验检测

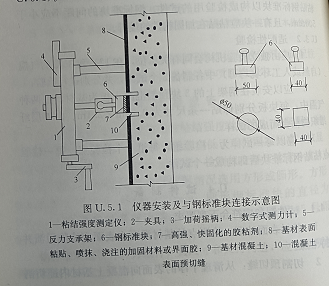

1.碳纤维加固现场抗拉拔试验设备，根据检测站的设备分别有方形的钢块40mmx40mm,如果是圆形的钢块标准是50mm，钢标准块的厚度大于20mm.

2.如果是方形的钢标准块，采用角磨机预切缝，圆形钢标准块则用水钻切预切缝。切入混凝土深度为10mm~15mm,缝的宽度为2mm，，切缝完毕后，应再清理混凝土表面。

3.粘贴钢标准试块，选用快固化、高强胶粘剂进行粘贴，钢标准块粘贴后应立即固定，在胶粘剂7d的固化过程中，不得受到任何扰动。

检测结果破坏形式：

1.内聚破坏

基材混凝土内聚破坏：即是混凝土内部（本体）发生破坏；

胶粘剂内聚破坏；这种情况判定为胶黏剂性能质量不合格。

2.粘附破坏（层间破坏）

胶层与混凝土间的界面破坏

3.混合破坏

粘合面出现两种或两种以上的破坏形式。

若为基材混凝土内聚破坏或混合破坏，但基材混凝土内聚破坏破坏的面积占粘合面积85%以上，均判定为正常破坏。粘附破坏（层间破坏）或基材混凝土内聚破坏破坏的面积少于粘合面积85%，为不正常破坏。

每一试样的正拉粘结强度达到1.5Mpa,且基材混凝土内聚破坏的要求时，评定该检验组合格。若组内仅有一个试样不合格，允许加倍试样重新做一组检验，检验结果全部达到要求时，评定该组检验合格。仍有一个试样不合格时，评定该组检验不合格。各组检验均合格时，评定为检验合格，如有一组以上不合格，则评定为该检验批质量不合格。如果不少于20组，仅有一组不合格，仍评定为该检验批合格。

试验应在布点日期算起第8天进行，检验时应均匀速度连续加荷载，控制在1分钟到1.5分钟内破坏，记录破坏时的荷载值，并观测其破坏形式。
